Subestaciones electricas que cumplen con las normasl nacionales NOM-NMX asi como internacionales ANSI, IEC e IEE para brindarle la maxima confiabilidad por su seguridad y facil operación para el personal en uso interior o intemperie.
Transformadores electricos de alta, media y baja tensión para usos desde domesticos hasta industriales. Contamos tambien con material para su instalación electrica y subestaciones electricas.

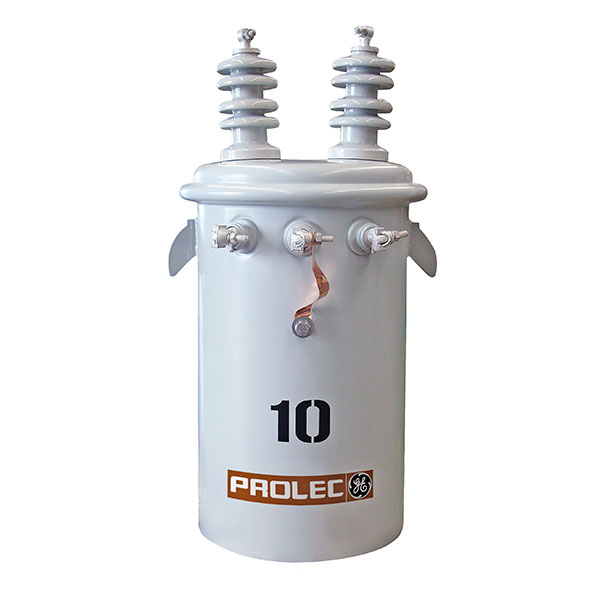

Los transformadores tipo poste se utilizan en redes eléctricas de distribución aérea públicas o privadas.

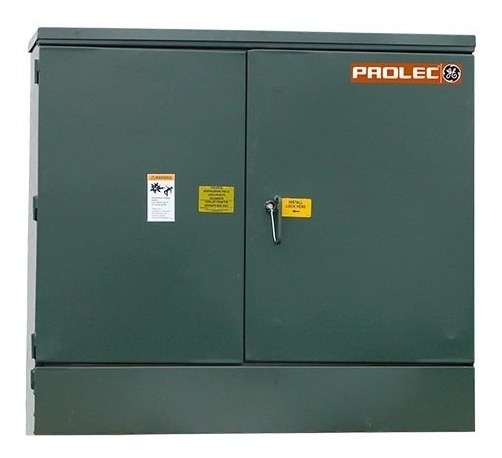

Los transformadores tipo pedestal se utilizan en redes eléctricas de distribución subterránea.

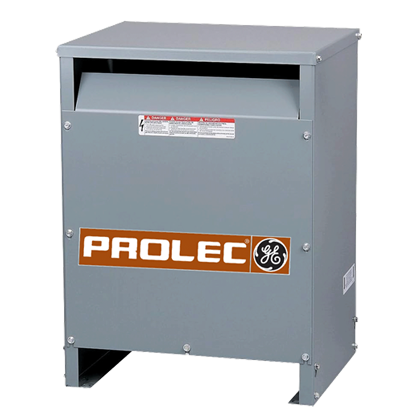

Los transformadores tipo seco se utilizan para aumentar o disminuir el nivel del voltaje..

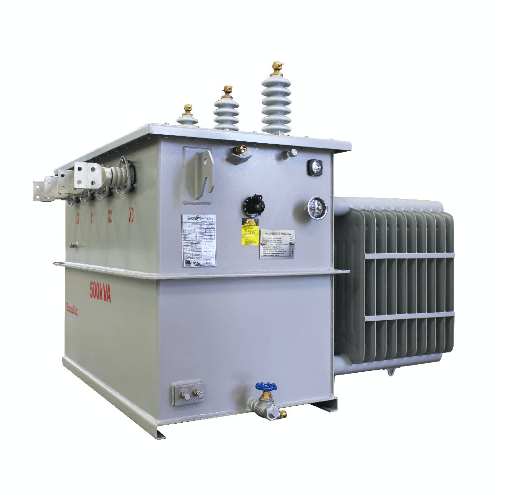

Transformadores sumergibles para el maximo nivel de limpieza visual y seguridad.
Los transformadores tipo estación se utilizan en redes eléctricas de distribución de alto voltaje.
Capacidad (KVA): 10, 15, 25, 37.5, 50, 75, 100 Voltaje Primario (V): 13200 (13200YT/7620), 23000 (22860YT/13200) y 33000 (33000YT/19050) Voltaje Secundario (V): 120/240 Tipo de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC) Conexión Primaria: Monofásica para 1 hilo (unicornio YT) o monofásica para 2 hilos. Conexión Secundaria: Paralelo o Serie (3 hilos) Normas: NRF-025-CFE (antes Norma K de CFE), NMX-J-116/Abr>
Los transformadores son uno de los componentes clave de la infraestructura eléctrica que proporcionan energía a hogares, negocios y otras instalaciones en todo el mundo. Estos dispositivos se utilizan para cambiar el voltaje de la electricidad en la red de distribución, lo que permite que la energía fluya desde las centrales eléctricas hasta los puntos de consumo.
Los transformadores se clasifican según su ubicación y uso. Un tipo común de transformador es el transformador tipo poste, que se utiliza para transformar la electricidad de nivel de distribución (alta tensión) a nivel de consumo (baja tensión). Este tipo de transformador se utiliza en una variedad de aplicaciones, desde alimentar edificios y centros comerciales hasta iluminar las calles de la ciudad.
En este artículo, examinaremos más de cerca los transformadores tipo poste, explorando sus características, aplicaciones y beneficios. También discutiremos los factores a considerar al seleccionar un transformador tipo poste y proporcionaremos algunas pautas para el mantenimiento y la reparación.

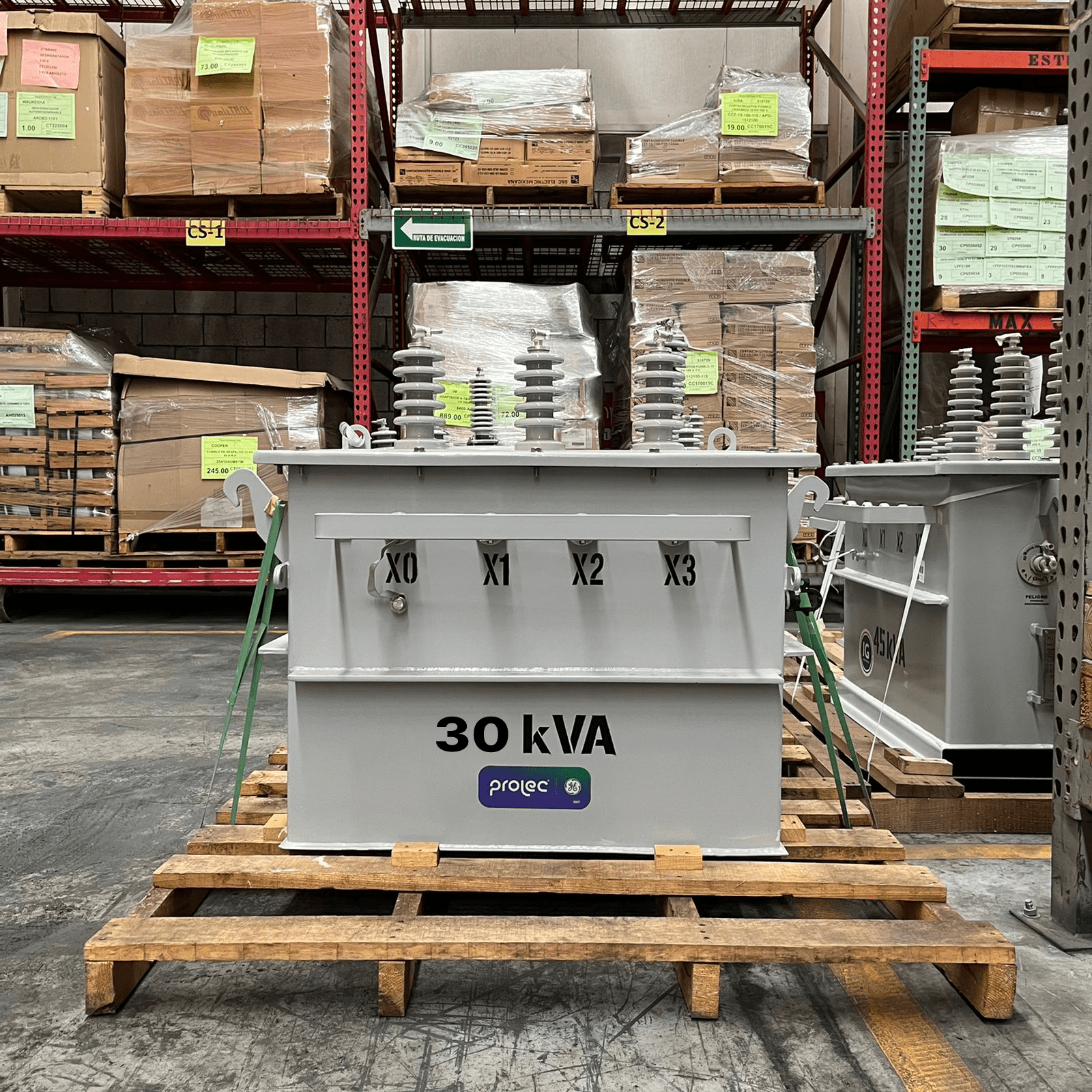

Capacidad (KVA): 25, 37.5, 50, 75, 100. Voltaje Primario (V): 13200, 13200YT/7620, 23000, 22860YT/13200, 33000YT(19050). Voltaje Secundario (V): 120/240. Conexión Primaria:Monofásica para 1 o 2 hilos. Conexión Secundaria: Paralelo o Serie de 3 hilos. Opciones Disponibles: Operación anillo (obligatoria bajo las normas K de CFE) u operación radial. lnterruptor termomagnético (breaker) opcional para protección del devanado secundario. Tanque de acero al carbón o de acero inoxidable. Tipos de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC). Normas: NOM-002-SEDE, NMX-J-285-ANCE, NMX-J-123-ANCE, NMX-J-169- ANCE, CFE-K0000-04.
Los transformadores monofásicos tipo pedestal se utilizan en redes eléctricas de distribución subterránea y se instalan a la intemperie.Estos transformadores son seguros, compactos, estéticos e incluyen diversos elementos de protección para aseguramiento del equipo y de las redes eléctricas. En la mayoría de los casos, su uso es residencial (fraccionamientos) y pasarán a ser propiedad de CFE. Para ello, deben cumplir con las normas CFE K-0000-04.
Capacidad (KVA): 30, 45, 75, 112.5, 150, 225, 300, 500, 750, 1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000. Voltaje Primario (V): 13200, 13200YT/7620, 23000, 22860YT/13200, 33000YT(19050). Voltaje Secundario (V): 220/127 – 440/254 – 480/277, etc Conexión Primaria: Delta o Estrella Conexión Secundaria: Delta o Estrella Opciones Disponibles: Operación Radial (sólo una fuente de alimentación al devanado de alta tensión). Operación Anillo (2 fuentes de alimentación disponibles para el devanado de alta tensión). Interruptor termomagnético opcional para protección del devanado de baja tensión (500 KVA máximo). Tanque de acero al carbón o de acero inoxidable. Tipos de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC). Normas: CFE K0000-08, CFE K0000-07, NMX-J-285-ANCE, NMX-J-169-ANCE, NOM-002-SEDE. Aplica certificación ANCE hasta 500 KVA.
Los transformadores trifasicos tipo pedestal se utilizan en redes eléctricas de distribución subterránea y se instalan a la intemperie. Son equipos seguros, compactos, estéticos e incluyen diversos elementos que protegen al equipo y a las redes eléctricas.Estos transformadores pueden usarse en forma privada residencial, comercial o industrial. Para estos usos, aplican las normas NMX-J-285. Así mismo, estos transformadores pueden cederse a la CFE en aplicaciones residenciales o comerciales cuando se fabrican bajo las normas CFE K-0000-07 o CFE K-0000-08.

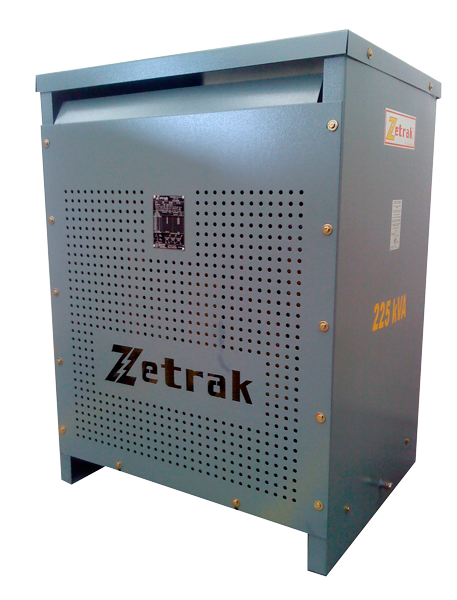

Capacidad (KVA): 50 VA a 25000 VA. Voltaje Primario (V): 12, 24, 48, 55, 110, 120, 220, 240, 440, 480, 575 V, etc. Voltaje Secundario (V): 12, 24, 48, 55, 110, 120, 220, 240, 440, 480, 575 V, etc. Conexión Primaria: Transformadores monofásicos: Conexión monofásica para 2 hilos. Transformadores trifásicos: Conexión delta o estrella. Conexión Secundaria: Transformadores monofásicos: Paralelo o Serie de 3 hilos. Transformadores trifásicos: Conexión delta o estrella. Opciones Disponibles: Uso interior con gabinete NEMA 1 o NEMA 2. Uso exterior con gabinete NEMA 2R o NEMA 3R. Devanados de cobre o de aluminio. Elevación de temperatura de 80ºC, 115ºC o 150 ºC. Transformadores para aislamiento factor K4, K13, K20, K30 con pantalla electrostática. Gabinete de acero al carbón o de acero inoxidable. Tipos de Enfriamiento: Autoenfriados tipo AA. Normas: ANSI, NMX-J-351.
Capacidad (KVA): 30 KVA a 10,000 KVA. Voltaje Primario (V): 4160, 13200, 13800, 22860, 23000, 33000, 34500, etc. Voltaje Secundario (V): 220/127, 440/254, 460/266, 480/277, 4160/2402, etc. Conexión Primaria: Delta o Estrella. Conexión Secundaria: Delta o Estrella. Opciones Disponibles: Uso interior con gabinete NEMA 1 o NEMA 2. Uso exterior con gabinete NEMA 2R o NEMA 3R. Devanados de cobre o de aluminio. Elevación de temperatura de 120ºC o 220 ºC. Transformadores para aislamiento factor K4, K13, K20, K30 con pantalla electrostática. Gabinete de acero al carbón o de acero inoxidable. Tipos de Enfriamiento: Autoenfriados tipo AA o con enfriamiento forzado FA. Normas: ANSI, IEEE y NEMA.
Capacidad (KVA): 25, 37.5, 50, 75, 100. Voltaje Primario (V): 13200 13200YT/7620, 23000 22860YT/13200, 33000YT/(19050). Voltaje Secundario (V): 120/240 Conexión Primaria: Monofásica (1 o 2 hilos). Conexión Secundaria: Paralelo o Serie de 3 hilos. Opciones Disponibles: Operación anillo (aplica bajo las normas K de CFE) u operación radial. lnterruptor termomagnético (breaker) opcional para protección del devanado secundario. Tanque de acero al carbón o de acero inoxidable. Tipos de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC). Normas: NOM-002-SEDE, NMX-J-287-ANCE, NMX-J-123-ANCE, NMX-J-169-ANCE, CFE-K0000-19.
Capacidad (KVA): 75, 112.5, 150, 225, 300, 500. Voltaje Primario (V): 13200 o 13200YT/7620, 23000 o 22860YT/13200, 33000 o 33000YT/(19050). Voltaje Secundario (V): 220/127 – 440/254 – 480/277, etc. Conexión Primaria: Delta o Estrella Conexión Secundaria: Delta o Estrella Opciones Disponibles: Operación anillo (obligatoria bajo las normas K de CFE) u operación radial. lnterruptor termomagnético (breaker) opcional para protección del devanado secundario. Tanque de acero al carbón o de acero inoxidable. Tipos de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC). Normas: NOM-002-SEDE, NMX-J-287-ANCE, NMX-J-116-ANCE, NMX-J-123-ANCE, CFE-K0000-22, CFE-K0000-05. Nota: Los sumergibles aplica solo para la norma K exactamente las mismas capacidades de los pedestales monofásicos y trifásicos.
Capacidad (KVA): 225, 300, 500, 750, 1000, 1250, 1500, 2000, 2500, 3000, etc. Voltaje Primario (V): 4160, 13200, 13800, 22860, 23000, 33000, 34500, etc. Voltaje Secundario (V): 220/127, 440/254, 460/266, 480/277, 4160/2402, etc. Conexión Primaria:Delta o Estrella Conexión Secundaria: Delta o Estrella Tipos de Enfriamiento: Estándar (65ºC) Tipo Costa-Cálido (55ºC) o Especial 55/65ºC. Normas Aplicables: Para transformadores de 225 KVA a 500 KVA, aplican las normas NMX-J-116 y NOM-002/ANCE. Para transformadores de 750 KVA o mayores, aplican las normas NMX-J-284.

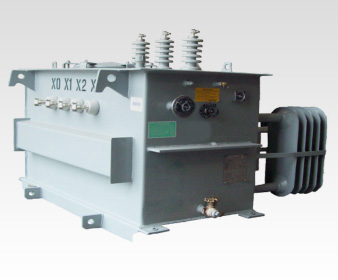

Los transformadores tipo subestación con gargantas los distribuimos en marca PROLEC, CONTINENTAL ELECTRIC, RTE, IG, COOPER EMSA, IUSA, ELECTROTECNICA e IUSA
Los transformadores trifásicos tipo subestación se utilizan en redes eléctricas de distribución aérea o subterránea. En la mayoría de los casos, su uso es 100% privado (comercial o industrial) y están diseñados para trabajo pesado.
Aplicaciones: Los transformadores industriales tipo estación y tipo subestación se utilizan en sistemas eléctricos interiores o exteriores de centros comerciales, hoteles, hospitales, edificios de oficinas, fábricas, bodegas, equipos de bombeo, Etc.
Se pueden fabricar transformadores para aplicaciones especiales en diferentes industrias, tales como: transformadores rectificadores; transformadores factor K para la industria del cemento; transformadores para uso especial en hornos de arco eléctrico; transformadores Especiales para uso en la industria siderúrgica, química, papelera y de transporte (sistema colectivo Metro), etc.
Arreglos típicos:
Sin gargantas: Este tipo de arreglo es el comúnmente utilizado en subestaciones exteriores (también conocidas como subestaciones abiertas).
Con garganta lateral en baja tensión: Arreglo utilizado en subestaciones exteriores.
Con gargantas laterales en alta y baja tensión: Este tipo de arreglo es utilizado en instalaciones eléctricas donde la alta y la baja tensión se acoplan directamente a tableros de control. Estos transformadores también son utilizados en subestaciones interiores o exteriores, donde la acometida para alta tensión y la salida por la baja tensión son aéreas o subterráneas a través de canastillas o tubos conduit.
Ventajas:
Ofrecen una alta resistencia en ambientes bajo condiciones extremas y de trabajo pesado.
Este tipo de transformadores proveen una operación segura en la interconexión con otro equipos o tableros y en general en aplicaciones eléctricas interiores o exteriores.
Pueden operar a 2 diferentes capacidades, dependiendo del tipo de enfriamiento seleccionado
(OA o FA).
Incluyen certificación ANCE de acuerdo a normas NMX-J-116 vigentes (aplica a transformadores de 225 a 500 KVA).
Versatilidad de conexión, tanto en estructuras tipo H, como en instalaciones a nivel de piso o con líneas eléctricas subterráneas.
Características Estándar:
Transformadores adecuados para operar en altitudes de hasta 2300 M.S.N.M.
Sobre-elevación de temperatura de 65°C.
Tanque reforzado de acero al carbón.
Totalmente sellado.
Garantía: 12 a 72 meses contra defectos de fabricación (depende de cada fabricante).
Accesorios Estándar:
Indicador de nivel del líquido sin microinterruptores para alarma.
Indicador de temperatura del líquido sin microinterrupotores para alarma.
Manovacuómetro sin microinterruptores para alarma.
Conexión superior para filtro prensa.
Válvula para alivio de sobrepresión.
Válvula para drenaje o muestreo del líquido aislante.
Cambiador de derivaciones para operación interna o externa.
Registro de mano en tapa del tanque.
Base deslizable.
Orejas de gancho para izaje.
Boquilla de alta tensión tipo sólido de porcelana.
Boquilla de baja tensión tipo sólido de porcelana con perno de ojo o tipo espada.
Radiadores tipo oblea soldados o bridados al tanque.
Cople con tapón para llenado al vacío.
Soportes para gatos.
Placa de conexión del tanque a tierra.
Placa de características.
Accesorios y Características Opcionales:
Gargantas laterales para acoplamiento a tableros.
Indicador de nivel del líquido con microinterruptores para alarma.
Indicador de temperatura del líquido con microinterruptores para alarma.
Indicador de temperatura del devanado con microinterruptores para alarma.
Impedancia garantizada.
Doble relación de transformación en el devanado secundario (Ej: 220/127 V o 440/254 V).
Relevador mecánico de sobrepresión con o sin microinterruptores para alarma.
Relevador de presión súbita.
Impedancia garantizada.
Sobre-elevación de temperatura de 55°C o 55ºC/65ºC.
Boquillas de alta tensión tipo costa (tropicalizadas).
Enfriamiento tipo OA / FA u OA / Futuro FA.
Voltaje secundario de 13200/7620 V; 4160/2402 V; 2400/1386 V; 480/277 V; 575/332 V; 460/266 V; 380/220 V; 208Y/120 V.
Voltaje primario de 2400 V; 4160 V; 6600 V; 69000 V; 13800 V; 20000; 22860 V; 33000 V.
Voltaje de 20000 V adicional al estándar de 23000 V (20-23 KV).
Tanque conservador con relevador BUCHHOLZ y equipo deshidratador con sílica gel.
Radiadores tubulares.
Altitud de operación de 2301 M.S.N.M. a 2600 M.S.N.M.
Devanados de alta y baja tensión de Cobre.
Ruedas orientables a 90° o tipo ferrocarril.
Radiadores desmontables.
Cambiador de derivaciones de 6 posiciones.
Transformadores de corriente tipo boquilla.
Equipo de nitrógeno automático (INERTAIRE).
Sumergido en líquidos biodegradables no flamables: FR-3, BETAFLUID, Etc.
Ventiladores (aplicables a transformadores con enfriamiento OA/FA).
Capacidad (KVA): 225, 300, 500, 750, 1000, 1250, 1500, 2000, 2500, 3000, etc.
Voltaje Primario (V): 4160, 13200, 13800, 22860, 23000, 33000, 34500, etc.
Voltaje Secundario (V): 220/127, 440/254, 460/266, 480/277, 4160/2402, etc.
Conexión Primaria:Delta o Estrella
Conexión Secundaria: Delta o Estrella
Tipos de Enfriamiento: Estándar (65ºC) Tipo Costa-Cálido (55ºC) o Especial 55/65ºC.
Normas Aplicables: Para transformadores de 225 KVA a 500 KVA, aplican las normas NMX-J-116 y NOM-002/ANCE. Para transformadores de 750 KVA o mayores, aplican las normas NMX-J-284.
Los transformadores tipo subestación sin gargantas los distribuimos en marca PROLEC, CONTINENTAL ELECTRIC, RTE, IG, COOPER EMSA, IUSA, ELECTROTECNICA e IUSA
Los transformadores trifásicos tipo subestación se utilizan en redes eléctricas de distribución aérea o subterránea. En la mayoría de los casos, su uso es 100% privado (comercial o industrial) y están diseñados para trabajo pesado.
Aplicaciones:
Los transformadores industriales tipo estación y tipo subestación se utilizan en sistemas eléctricos interiores o exteriores de centros comerciales, hoteles, hospitales, edificios de oficinas, fábricas, bodegas, equipos de bombeo, Etc.
Se pueden fabricar transformadores para aplicaciones especiales en diferentes industrias, tales como: transformadores rectificadores; transformadores factor K para la industria del cemento; transformadores para uso especial en hornos de arco eléctrico; transformadores Especiales para uso en la industria siderúrgica, química, papelera y de transporte (sistema colectivo Metro), Etc.
Arreglos típicos:
Sin gargantas: Este tipo de arreglo es el comúnmente utilizado en subestaciones exteriores (también conocidas como subestaciones abiertas).
Con garganta lateral en baja tensión: Arreglo utilizado en subestaciones exteriores.
Con gargantas laterales en alta y baja tensión: Este tipo de arreglo es utilizado en instalaciones eléctricas donde la alta y la baja tensión se acoplan directamente a tableros de control. Estos transformadores también son utilizados en subestaciones interiores o exteriores, donde la acometida para alta tensión y la salida por la baja tensión son aéreas o subterráneas a través de canastillas o tubos conduit.
Ventajas:
Ofrecen una alta resistencia en ambientes bajo condiciones extremas y de trabajo pesado.
Este tipo de transformadores proveen una operación segura en la interconexión con otro equipos o tableros y en general en aplicaciones eléctricas interiores o exteriores.
Pueden operar a 2 diferentes capacidades, dependiendo del tipo de enfriamiento seleccionado (OA o FA).
Incluyen certificación ANCE de acuerdo a normas NMX-J-116 vigentes (aplica a transformadores de 225 a 500 KVA).
Versatilidad de conexión, tanto en estructuras tipo H, como en instalaciones a nivel de piso o con líneas eléctricas subterráneas.
Características Estándar:
Transformadores adecuados para operar en altitudes de hasta 2300 M.S.N.M.
Sobre-elevación de temperatura de 65°C.
Tanque reforzado de acero al carbón.
Totalmente sellado.
Garantía: 12 a 72 meses contra defectos de fabricación (depende de cada fabricante).
Accesorios Estándar:
Indicador de nivel del líquido sin microinterruptores para alarma.
Indicador de temperatura del líquido sin microinterrupotores para alarma.
Manovacuómetro sin microinterruptores para alarma.
Conexión superior para filtro prensa.
Válvula para alivio de sobrepresión.
Válvula para drenaje o muestreo del líquido aislante.
Cambiador de derivaciones para operación interna o externa.
Registro de mano en tapa del tanque.
Base deslizable.
Orejas de gancho para izaje.
Boquilla de alta tensión tipo sólido de porcelana.
Boquilla de baja tensión tipo sólido de porcelana con perno de ojo o tipo espada.
Radiadores tipo oblea soldados o bridados al tanque.
Cople con tapón para llenado al vacío.
Soportes para gatos.
Placa de conexión del tanque a tierra.
Placa de características.
Accesorios y Características Opcionales
Gargantas laterales para acoplamiento a tableros.
Indicador de nivel del líquido con microinterruptores para alarma.
Indicador de temperatura del líquido con microinterruptores para alarma.
Indicador de temperatura del devanado con microinterruptores para alarma.
Impedancia garantizada.
Doble relación de transformación en el devanado secundario (Ej: 220/127 V o 440/254 V).
Relevador mecánico de sobrepresión con o sin microinterruptores para alarma.
Relevador de presión súbita.
Impedancia garantizada.
Sobre-elevación de temperatura de 55°C o 55ºC/65ºC.
Boquillas de alta tensión tipo costa (tropicalizadas).
Enfriamiento tipo OA / FA u OA / Futuro FA.
Voltaje secundario de 13200/7620 V; 4160/2402 V; 2400/1386 V; 480/277 V; 575/332 V; 460/266 V; 380/220 V; 208Y/120 V.
Voltaje primario de 2400 V; 4160 V; 6600 V; 69000 V; 13800 V; 20000; 22860 V; 33000 V.
Voltaje de 20000 V adicional al estándar de 23000 V (20-23 KV).
Tanque conservador con relevador BUCHHOLZ y equipo deshidratador con sílica gel.
Radiadores tubulares.
Altitud de operación de 2301 M.S.N.M. a 2600 M.S.N.M.
Devanados de alta y baja tensión de Cobre.
Ruedas orientables a 90° o tipo ferrocarril.
Radiadores desmontables.
Cambiador de derivaciones de 6 posiciones.
Transformadores de corriente tipo boquilla.
Equipo de nitrógeno automático (INERTAIRE).
Sumergido en líquidos biodegradables no flamables: FR-3, BETAFLUID, Etc.
Ventiladores (aplicables a transformadores con enfriamiento OA/FA).
